Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | GS-mach |
Orzecznictwo: | CE ISO9001 |
Numer modelu: | GS45 |
Minimalne zamówienie: | 1 |
---|---|
Cena: | Negotiate |
Szczegóły pakowania: | Drewniane skrzynie i paleta |
Czas dostawy: | 30 ~ 45 dni |
Zasady płatności: | L / C, T / T, D / A, D / P |
Możliwość Supply: | 100 zestawów miesięcznie |
Materiał procesowy: | / 0,02 mm włókno tolerancji | Średnica procesu: | 1,75 mm, |
---|---|---|---|
Pojemność: | 15 ~ 30 kg / h | Tolerancja: | / 0,02 mm, |
System sterowania: | System sterowania PLC | typu: | Nowy design |
ABS PLA 3D Printer Wytłaczarka filamentów +/- 0,03 mm Tolerancja PLC Auto Controling System
Model | Moc | Średnica | Pojemność | Tolerancja | Materiał |
GSD-35 | 4KW | 1,75MM - 3,00MM | 8-15 KG / H | 0.03MM | PLA ABS PA PET HIPS TPU Itp. |
GSD-45 | 7,5KW | 1,75MM - 3,00MM | 20-35 KG / H | 0.03MM | PLA ABS PA PET HIPS TPU Itp. |
GSD-65 | 15KW | 1,75MM - 3,00MM | 50-70 kg / h | 0.03MM | PLA ABS PA PET HIPS TPU Itp. |
------ Linia wytłaczania
------ Miejsce instalacji : 9,92 m * 1,02 m * 1,98 m (długość * szerokość * wysokość)
------ Średnia wydajność: 8 ~ 15kg / h +/- 10%, prędkość produkcji 60-85m / min (DN1.75mm i DN3.0mm)
------ Całkowita moc: 20 kW
------Krótkie wprowadzenie
Wytłaczarka z wytłaczarką 3D GSD-45 wykorzystuje system sterowania "SIEMENS" PLC i PID, precyzyjny system kontroli temperatury wody chłodzącej, laserowy system pomiaru okrągłości i wydajny system nawijania itd. Program automatycznie kontroluje temperaturę wody chłodzącej i zgodnie z dane z lasera okrągłości, które zapewnią, że tolerancja okrągłości jest mniejsza niż 0,03 mm.
------ Wymóg dotyczący wyglądu zewnętrznego
Wewnętrzna i zewnętrzna powierzchnia pręta / drutu powinna być gładka i jednokolorowa, powinna mieć jednolitą grubość ściany, brak wad produkcyjnych i pęcherzyków powietrza, kurczenie się, pękanie, nierównomierność itp.
------ Maksymalna wydajność wytłaczania: 3 0 kg / h +/- 10% (dla odniesienia)

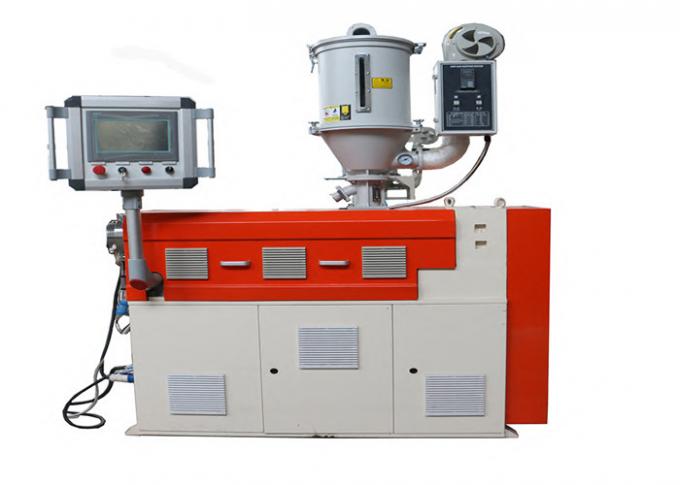

------Wkręt
------ Średnica: Φ 45 mm
------ L / D = 28: 1
------ Materiał śruby: 38CrMoALA
------ Obróbka powierzchni śrub: Leczenie azotem na kawałku, kruchość 1,
------ grubość warstwy azotu: 0,5-0,6 mm, twardość: HRC63 +/- 2
------ Chropowatość powierzchni rowka i śruby ≤ 0,8um
------ Grubość warstwy galwanicznej warstwy powierzchniowej: 0,03 mm - 0,4 mm
------ Konstrukcja śrubowa specjalnie do granulowania ABS PLA PA HIPS PP
------Beczka
------ Materiał: 38CrMoALA
------ Beczkowa obróbka powierzchni:
Obróbka powierzchni śrub: Obróbka azotem na kawałku kruchym, kruchość 1 poziom, grubość warstwy azotu:
0,5-0,6 mm, twardość: HRC65 +/- 2
------ Chropowatość powierzchni wewnętrznej: ≤ 1,6
------ Rodzaj ogrzewania: Grzejnik z odlewu aluminiowego, wykończenie polerowane na wewnętrznej stronie, stal nierdzewna na zewnątrz.
------ Strefa grzania i moc: 3 strefy, 2.2kw / strefa
------ Chłodzenie beczki: wydajny, cichy wentylator chłodzący
------ Chłodzenie beczki: Wysokowydajny, cichy wentylator chłodzący
------ Strefa chłodzenia i moc: 3 strefy
------ Wejście do podawania beczki przyjmuje rodzaj marynarki z chłodzeniem okrężnym, wodą chłodzącą 2kg / m2
------Reduktor
------ Typ reduktora: zębaty reduktor powierzchniowy, przekładnia zębata śrubowa
Przekładnia wykonana jest z wysokowytrzymałej stali niskowęglowej z obróbką normalizującą i hartowniczą, twardość HRC58-62, zastosowana obróbka szlifierska sterowana numerycznie, produkty zgodne z profesjonalnymi standardami państwowymi - ZBJ190004
------- Łożysko oporowe: przyjmuje produkt japoński " NSK " .
------ Silnik napędowy
------ Zmienna AC " Delta " wynalazca, " WN " Motor , 7,5kw , Najlepsza marka w Chinach. z przeciążeniem termicznym
Ochrona, całkowicie zamknięta, chłodzona wentylatorem
------ Typ pracy: Silnik i reduktor połączone paskiem.
------ Osłona układu przeniesienia napędu: Osłona z siatki metalowej, strzałka wskazuje kierunek obrotu.

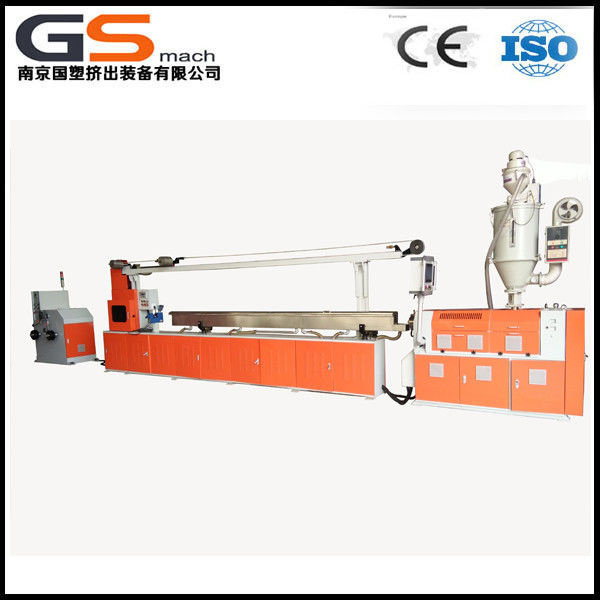

Obraz z wytłaczarki do folii ABS PLA 3D + Automatyczny system kontroli tolerancji Tolerancji +/- 0,03 mm
